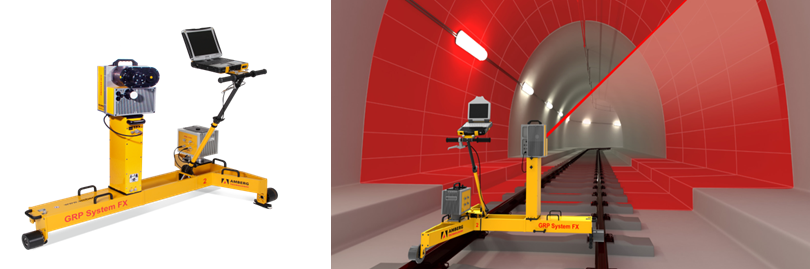

GRP IMS5000 隧道掃描系統
IMS5000在GRP5000的基礎上增加慣導模塊，掃描的同時慣導記錄線路線形軌跡，可快速高效的完成軌道及軌道周圍構、建筑物（相鄰軌道、隧道、接觸網等）信息的三維數據采集。該系統除具有GRP5000所有功能模塊，還可用于擬合盾構隧道中心坐標、線路中心坐標、識別接觸網導高、識別臨軌軌頭信息等。IMS 5000采集真三維數據，還可用于為三維信息可視化、虛擬現實、BIM建模提供數據基礎。

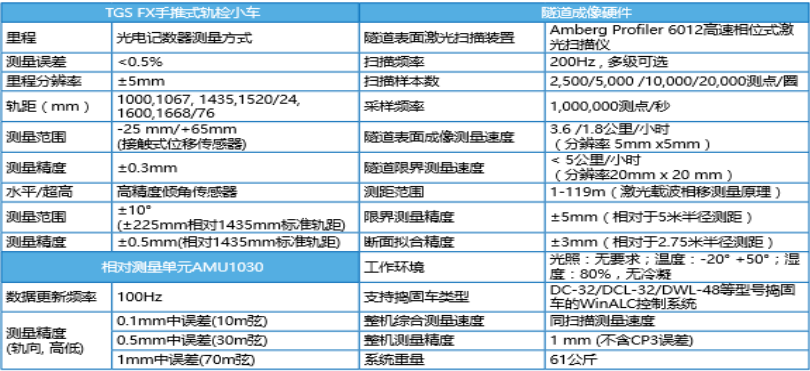

IMS 5000 隧道掃描系統 全斷面掃描與軌道數據采集

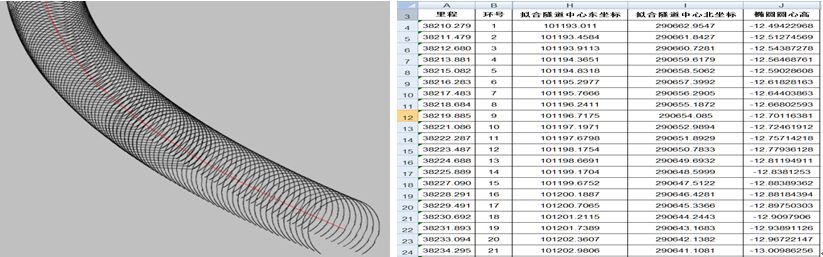

擬合隧道中心線
可自動擬合盾構隧道中心坐標并展開到CAD圖中，用作規劃竣工驗收成果。

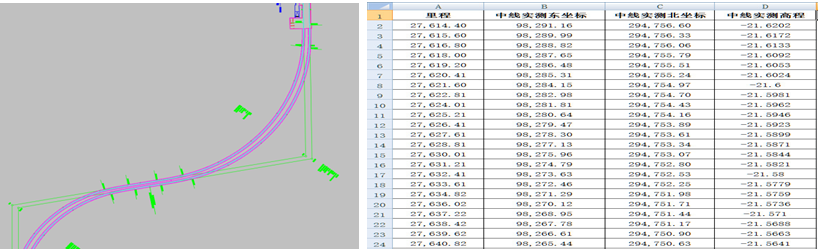

軌道中線坐標
可自動生成線路中線坐標并展開到CAD圖中，用作規劃竣工驗收成果。
接觸網導高與拉出值
可自動識別接觸網，生成導高與拉出值表格并生成CAD格式文件。
識別臨軌軌頭信息
可自動識別臨軌信息并輸出臨軌軌距、臨軌線路中心坐標等參數?？勺R(shí)別第三軌， 生成第三軌位置信息。

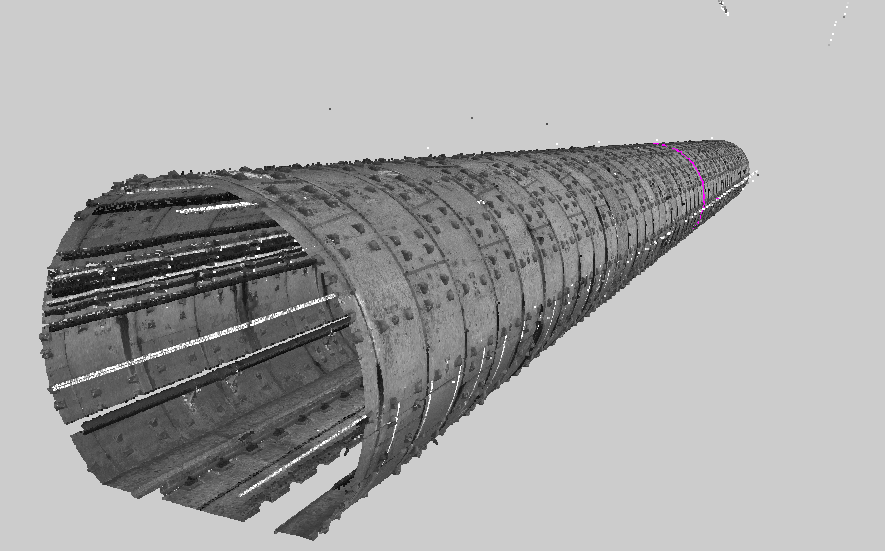

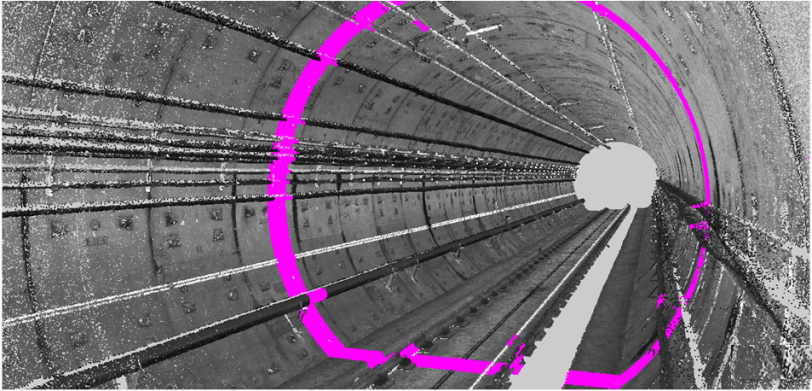

三維可視化虛擬現實
采集的三維絕對數據可在軟件中瀏覽且可以導出多種通用格式點云， 用于虛擬現實、BIM建模等。

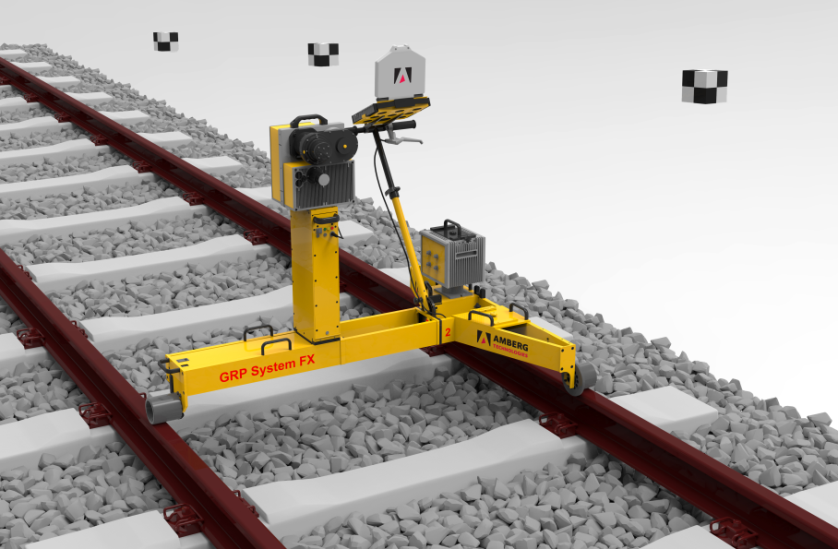

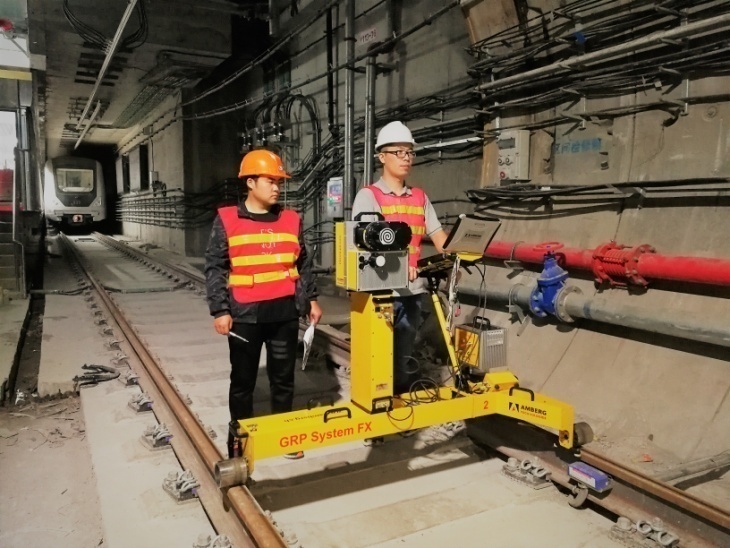

IMS 5000作業現場 IMS5000 工作狀態示意
