UT70探傷系統
UT70探傷系統采用超聲波無損探傷方式對鋼軌傷損進行檢測，探傷系統采用滑靴結構，能夠適應惡略環境，檢測速度0~70km/h。探傷系統采用專用對中輪對方式保證整個探傷模塊處于鋼軌上面正確位置。特有車下結構設計，使得探傷系統既可以在專用探傷轉向架下安裝也可以在大多數標準走形轉向架或車體上安裝。
超聲波傳感器與鋼軌之間只有一層保護膜和水耦合液，使得超聲波能夠更加迅速的到達鋼軌表面，從而可以通過傳感器接受到多次超聲波回波，增加探傷的準確性。
探傷模系統采用模塊化設計，維護成本低，正常使用只有保護膜為易損易耗品，探傷系統整體的維護成本不到現有探輪式的一半。

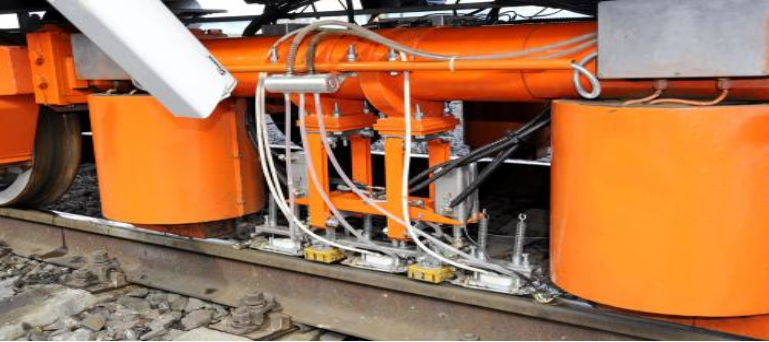

車體安裝探傷模塊

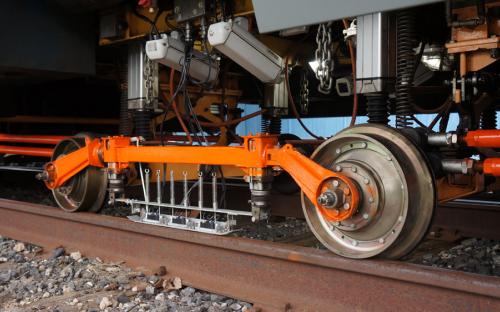

轉向架安裝探傷模塊
